Você sabia que o dimensionamento correto dos barramentos de cobre é crucial para a segurança e eficiência de qualquer sistema elétrico? Em instalações de média e grande porte, onde a condução de correntes elevadas é uma constante, os barramentos de cobre desempenham um papel vital. No entanto, escolher a bitola e a dimensão adequadas pode ser um desafio, exigindo precisão para evitar sobrecargas e superaquecimento.
Para auxiliar engenheiros eletricistas, técnicos e projetistas nessa tarefa essencial, preparamos este guia completo. Nele, você entenderá os princípios fundamentais do dimensionamento e terá acesso a uma ferramenta prática indispensável: a tabela de amperagem de barramentos de cobre da Qualy Copper, uma referência em soluções eficientes em ligas de cobre.
A Importância do Cobre em Instalações Elétricas
O cobre é, há muito tempo, o material preferencial para a condução de eletricidade em uma vasta gama de aplicações, e não é por acaso. Sua alta condutividade elétrica e térmica o torna ideal para minimizar perdas de energia na forma de calor. Além disso, o cobre se destaca pela sua excelente durabilidade e resistência à corrosão, características que garantem uma longa vida útil e menor necessidade de manutenção em sistemas elétricos.
Os barramentos de cobre são peças fundamentais em painéis elétricos, quadros de distribuição, subestações e diversos outros sistemas de distribuição de energia. Eles são responsáveis por conduzir grandes volumes de corrente de forma segura e eficiente. Um mau dimensionamento desses componentes pode acarretar sérios riscos, como o superaquecimento do sistema, perdas significativas de energia, danos a equipamentos, e, em casos extremos, risco de incêndio e falhas operacionais que comprometem toda a instalação.
Fatores que Influenciam o Dimensionamento de Barramentos
O dimensionamento de um barramento de cobre não é uma tarefa trivial e deve levar em consideração diversos fatores técnicos para garantir a performance e a segurança do sistema.
- Corrente Elétrica (Amperagem): Este é o fator mais crítico. O barramento deve ser capaz de conduzir a corrente nominal do circuito, acrescida de uma margem de segurança para picos e sobrecargas transitórias. A tabela de amperagem auxilia precisamente na determinação da capacidade de condução para diferentes dimensões.
- Densidade de Corrente (A/mm2): Refere-se à quantidade de corrente que passa por unidade de área da seção transversal do barramento. A tabela da Qualy Copper apresenta valores para diferentes densidades de corrente (de 2,50 A/mm² na barra de 1/8″ até 2,00 A/mm² na de 5/8″), permitindo ao projetista escolher a mais adequada para a aplicação, considerando o aquecimento e a dissipação de calor.
- Temperatura Ambiente: A capacidade de condução de corrente de um barramento é inversamente proporcional à temperatura ambiente. Temperaturas mais elevadas reduzem a capacidade de dissipação de calor, exigindo barramentos de maior bitola. A tabela apresentada considera uma temperatura ambiente de 35 graus Celsius.
- Tipo de Instalação: Barramentos podem ser singelos (únicos) ou agrupados. A presença de pintura também interfere na capacidade de dissipação. A tabela da Qualy Copper refere-se a barramentos sem pintura.
- Queda de Tensão: O comprimento do barramento e sua bitola influenciam a queda de tensão. Para percursos mais longos, é fundamental verificar se a queda de tensão está dentro dos limites aceitáveis para a aplicação.
- Fatores de Agrupamento e Refrigeração: Em arranjos complexos, como múltiplos barramentos paralelos ou em ambientes com refrigeração forçada, fatores de correção devem ser aplicados. Nesses casos, a consulta a um especialista é imprescindível.
Confira a Tabela de Barramentos de Cobre Qualy Copper
A Qualy Copper é uma empresa com vasta experiência e foco em soluções eficientes em ligas de cobre. Pensando em otimizar o trabalho de profissionais da área elétrica, disponibilizamos uma tabela detalhada de barramentos de cobre, contendo informações cruciais para o dimensionamento.
Procure primeiro a espessura, no título de cada tabela, e depois a largura, na primeira coluna. São 23 larguras, de 1/4″ (6,35 mm) a 6″ (152,40 mm), cruzadas com 7 espessuras, de 1/8″ (3,17 mm) a 5/8″ (15,87 mm).
Barra de 1/8″ (3,17 mm) – 2,50 A/mm²
| Largura (pol) | Largura (mm) | Peso (kg/m) | Área (mm²) | Corrente (A) |
|---|---|---|---|---|
| 1/4″ | 6,35 | 0,179 | 19,53 | 48 |
| 3/8″ | 9,52 | 0,269 | 29,27 | 73 |
| 1/2″ | 12,70 | 0,358 | 39,05 | 97 |
| 5/8″ | 15,87 | 0,448 | 48,80 | 122 |
| 3/4″ | 19,05 | 0,537 | 58,58 | 146 |
| 7/8″ | 22,22 | 0,627 | 68,32 | 170 |
| 1″ | 25,40 | 0,717 | 78,10 | 195 |
| 1.1/4″ | 31,75 | 0,869 | 97,63 | 244 |
| 1.1/2″ | 38,10 | 1,070 | 117,15 | 292 |
| 1.3/4″ | 44,45 | 1,250 | 136,68 | 341 |
| 2″ | 50,80 | 1,430 | 156,20 | 390 |
| 2.1/4″ | 57,15 | 1,610 | 175,73 | 439 |
| 2.1/2″ | 63,50 | 1,790 | 195,26 | 488 |
| 2.3/4″ | 69,85 | 1,970 | 214,78 | 536 |
| 3″ | 76,20 | 2,150 | 234,31 | 585 |
| 3.1/4″ | 82,55 | 2,330 | 253,83 | 634 |
| 3.1/2″ | 88,90 | 2,510 | 273,36 | 683 |
| 3.3/4″ | 95,25 | 2,690 | 292,88 | 732 |
| 4″ | 101,60 | 2,870 | 312,41 | 781 |
| 4.1/2″ | 114,30 | 3,220 | 351,46 | 878 |
| 5″ | 127,00 | 3,580 | 390,51 | 976 |
| 5.1/2″ | 139,70 | 3,940 | 429,56 | 1.073 |
| 6″ | 152,40 | 4,300 | 468,61 | 1.171 |
Barra de 3/16″ (4,76 mm) – 2,40 A/mm²
| Largura (pol) | Largura (mm) | Peso (kg/m) | Área (mm²) | Corrente (A) |
|---|---|---|---|---|
| 1/4″ | 6,35 | 0,269 | – | – |
| 3/8″ | 9,52 | 0,403 | 43,96 | 105 |
| 1/2″ | 12,70 | 0,538 | 58,64 | 140 |
| 5/8″ | 15,87 | 0,673 | 73,27 | 175 |
| 3/4″ | 19,05 | 0,807 | 87,96 | 211 |
| 7/8″ | 22,22 | 0,941 | 102,59 | 246 |
| 1″ | 25,40 | 1,080 | 117,28 | 281 |
| 1.1/4″ | 31,75 | 1,350 | 146,60 | 351 |
| 1.1/2″ | 38,10 | 1,610 | 175,92 | 422 |
| 1.3/4″ | 44,45 | 1,880 | 205,23 | 492 |
| 2″ | 50,80 | 2,150 | 234,55 | 562 |
| 2.1/4″ | 57,15 | 2,420 | 263,87 | 633 |
| 2.1/2″ | 63,50 | 2,690 | 293,19 | 703 |
| 2.3/4″ | 69,85 | 2,960 | 322,51 | 774 |
| 3″ | 76,20 | 3,230 | 351,83 | 844 |
| 3.1/4″ | 82,55 | 3,500 | 381,15 | 914 |
| 3.1/2″ | 88,90 | 3,770 | 410,47 | 985 |
| 3.3/4″ | 95,25 | 4,040 | 439,79 | 1.055 |
| 4″ | 101,60 | 4,300 | 469,11 | 1.125 |
| 4.1/2″ | 114,30 | 4,740 | 527,75 | 1.266 |
| 5″ | 127,00 | 5,380 | 586,38 | 1.407 |
| 5.1/2″ | 139,70 | 5,920 | 645,02 | 1.548 |
| 6″ | 152,40 | 6,460 | 703,66 | 1.688 |
Barra de 1/4″ (6,35 mm) – 2,30 A/mm²
| Largura (pol) | Largura (mm) | Peso (kg/m) | Área (mm²) | Corrente (A) |
|---|---|---|---|---|
| 3/8″ | 9,52 | 0,538 | 58,64 | 134 |
| 1/2″ | 12,70 | 0,718 | 78,23 | 179 |
| 5/8″ | 15,87 | 0,897 | 97,75 | 224 |
| 3/4″ | 19,05 | 1,080 | 117,34 | 269 |
| 7/8″ | 22,22 | 1,260 | 136,86 | 314 |
| 1″ | 25,40 | 1,440 | 156,45 | 359 |
| 1.1/4″ | 31,75 | 1,719 | 195,56 | 449 |
| 1.1/2″ | 38,10 | 2,150 | 234,68 | 539 |
| 1.3/4″ | 44,45 | 2,510 | 273,79 | 629 |
| 2″ | 50,80 | 2,870 | 312,90 | 719 |
| 2.1/4″ | 57,15 | 3,230 | 352,02 | 809 |
| 2.1/2″ | 63,50 | 3,590 | 391,13 | 899 |
| 2.3/4″ | 69,85 | 3,950 | 430,24 | 989 |
| 3″ | 76,20 | 4,310 | 469,35 | 1.079 |
| 3.1/4″ | 82,55 | 4,670 | 508,47 | 1.169 |
| 3.1/2″ | 88,90 | 5,020 | 547,58 | 1.259 |
| 3.3/4″ | 95,25 | 5,380 | 586,69 | 1.349 |
| 4″ | 101,60 | 5,740 | 625,81 | 1.439 |
| 4.1/2″ | 114,30 | 6,460 | 704,03 | 1.619 |
| 5″ | 127,00 | 7,180 | 782,26 | 1.799 |
| 5.1/2″ | 139,70 | 7,900 | 860,48 | 1.979 |
| 6″ | 152,40 | 8,610 | 938,71 | 2.159 |
Barra de 5/16″ (7,93 mm) – 2,25 A/mm²
| Largura (pol) | Largura (mm) | Peso (kg/m) | Área (mm²) | Corrente (A) |
|---|---|---|---|---|
| 3/8″ | 9,52 | 0,673 | – | – |
| 1/2″ | 12,70 | 0,897 | – | – |
| 5/8″ | 15,87 | 1,120 | 122,07 | 274 |
| 3/4″ | 19,05 | 1,350 | 146,53 | 329 |
| 7/8″ | 22,22 | 1,570 | 170,92 | 384 |
| 1″ | 25,40 | 1,790 | 195,38 | 439 |
| 1.1/4″ | 31,75 | 2,240 | 244,22 | 549 |
| 1.1/2″ | 38,10 | 2,690 | 293,07 | 659 |
| 1.3/4″ | 44,45 | 3,140 | 341,91 | 769 |
| 2″ | 50,80 | 3,590 | 390,76 | 879 |
| 2.1/4″ | 57,15 | 4,040 | 439,60 | 989 |
| 2.1/2″ | 63,50 | 4,490 | 488,45 | 1.099 |
| 2.3/4″ | 69,85 | 4,940 | 537,29 | 1.208 |
| 3″ | 76,20 | 5,380 | 586,14 | 1.318 |
| 3.1/4″ | 82,55 | 5,830 | 634,98 | 1.428 |
| 3.1/2″ | 88,90 | 6,280 | 683,83 | 1.538 |
| 3.3/4″ | 95,25 | 6,730 | 732,67 | 1.648 |
| 4″ | 101,60 | 7,180 | 781,52 | 1.758 |
| 4.1/2″ | 114,30 | 8,080 | 879,21 | 1.978 |
| 5″ | 127,00 | 8,970 | 976,90 | 2.198 |
| 5.1/2″ | 139,70 | 9,870 | 1.074,59 | 2.417 |
| 6″ | 152,40 | 10,800 | 1.172,28 | 2.637 |
Barra de 3/8″ (9,52 mm) – 2,20 A/mm²
| Largura (pol) | Largura (mm) | Peso (kg/m) | Área (mm²) | Corrente (A) |
|---|---|---|---|---|
| 1/2″ | 12,70 | 1,080 | – | – |
| 5/8″ | 15,87 | 1,350 | – | – |
| 3/4″ | 19,05 | 1,610 | 175,92 | 387 |
| 7/8″ | 22,22 | 1,880 | 205,19 | 451 |
| 1″ | 25,40 | 2,150 | 234,55 | 516 |
| 1.1/4″ | 31,75 | 2,690 | 293,19 | 645 |
| 1.1/2″ | 38,10 | 3,230 | 351,83 | 774 |
| 1.3/4″ | 44,45 | 3,770 | 410,47 | 903 |
| 2″ | 50,80 | 4,300 | 469,11 | 1.032 |
| 2.1/4″ | 57,15 | 4,840 | 527,75 | 1.161 |
| 2.1/2″ | 63,50 | 5,380 | 586,38 | 1.290 |
| 2.3/4″ | 69,85 | 5,920 | 645,02 | 1.419 |
| 3″ | 76,20 | 6,460 | 703,66 | 1.548 |
| 3.1/4″ | 82,55 | 6,990 | 762,30 | 1.677 |
| 3.1/2″ | 88,90 | 7,530 | 820,94 | 1.806 |
| 3.3/4″ | 95,25 | 8,070 | 879,58 | 1.935 |
| 4″ | 101,60 | 8,610 | 938,22 | 2.064 |
| 4.1/2″ | 114,30 | 9,860 | 1.055,49 | 2.322 |
| 5″ | 127,00 | 10,800 | 1.172,77 | 2.580 |
| 5.1/2″ | 139,70 | 11,800 | 1.290,05 | 2.838 |
| 6″ | 152,40 | 12,900 | 1.407,32 | 3.096 |
Barra de 1/2″ (12,70 mm) – 2,10 A/mm²
| Largura (pol) | Largura (mm) | Peso (kg/m) | Área (mm²) | Corrente (A) |
|---|---|---|---|---|
| 5/8″ | 15,87 | 1,790 | – | – |
| 3/4″ | 19,05 | 2,150 | 234,68 | 492 |
| 7/8″ | 22,22 | 2,510 | 273,73 | 574 |
| 1″ | 25,40 | 2,870 | 312,90 | 657 |
| 1.1/4″ | 31,75 | 3,590 | 391,13 | 821 |
| 1.1/2″ | 38,10 | 4,310 | 469,35 | 985 |
| 1.3/4″ | 44,45 | 5,020 | 547,58 | 1.149 |
| 2″ | 50,80 | 5,740 | 625,81 | 1.314 |
| 2.1/4″ | 57,15 | 6,460 | 704,03 | 1.478 |
| 2.1/2″ | 63,50 | 7,180 | 782,26 | 1.642 |
| 2.3/4″ | 69,85 | 7,900 | 860,48 | 1.807 |
| 3″ | 76,20 | 8,610 | 938,71 | 1.971 |
| 3.1/4″ | 82,55 | 9,350 | 1.016,93 | 2.135 |
| 3.1/2″ | 88,90 | 10,000 | 1.095,16 | 2.299 |
| 3.3/4″ | 95,25 | 10,800 | 1.173,38 | 2.464 |
| 4″ | 101,60 | 11,500 | 1.251,61 | 2.628 |
| 4.1/2″ | 114,30 | 12,900 | 1.408,06 | 2.956 |
| 5″ | 127,00 | 14,400 | 1.564,51 | 3.285 |
| 5.1/2″ | 139,70 | 15,800 | 1.720,96 | 3.614 |
| 6″ | 152,40 | 17,200 | 1.877,42 | 3.942 |
Barra de 5/8″ (15,87 mm) – 2,00 A/mm²
| Largura (pol) | Largura (mm) | Peso (kg/m) | Área (mm²) | Corrente (A) |
|---|---|---|---|---|
| 3/4″ | 19,05 | 2,690 | – | – |
| 7/8″ | 22,22 | 3,140 | – | – |
| 1″ | 25,40 | 3,590 | – | – |
| 1.1/4″ | 31,75 | 4,490 | – | – |
| 1.1/2″ | 38,10 | 5,380 | 586,51 | 1.173 |
| 1.3/4″ | 44,45 | 6,280 | 684,26 | 1.368 |
| 2″ | 50,80 | 7,180 | 782,01 | 1.564 |
| 2.1/4″ | 57,15 | 8,080 | 879,76 | 1.759 |
| 2.1/2″ | 63,50 | 8,970 | 977,51 | 1.955 |
| 2.3/4″ | 69,85 | 9,870 | 1.075,26 | 2.150 |
| 3″ | 76,20 | 10,800 | 1.173,02 | 2.346 |
| 3.1/4″ | 82,55 | 11,700 | 1.270,77 | 2.541 |
| 3.1/2″ | 88,90 | 12,600 | 1.368,52 | 2.737 |
| 3.3/4″ | 95,25 | 13,500 | 1.466,27 | 2.932 |
| 4″ | 101,60 | 14,400 | 1.564,02 | 3.128 |
| 4.1/2″ | 114,30 | 16,200 | 1.759,52 | 3.519 |
| 5″ | 127,00 | 17,900 | 1.955,03 | 3.910 |
| 5.1/2″ | 139,70 | 19,700 | 2.150,53 | 4.301 |
| 6″ | 152,40 | 21,500 | 2.346,03 | 4.692 |

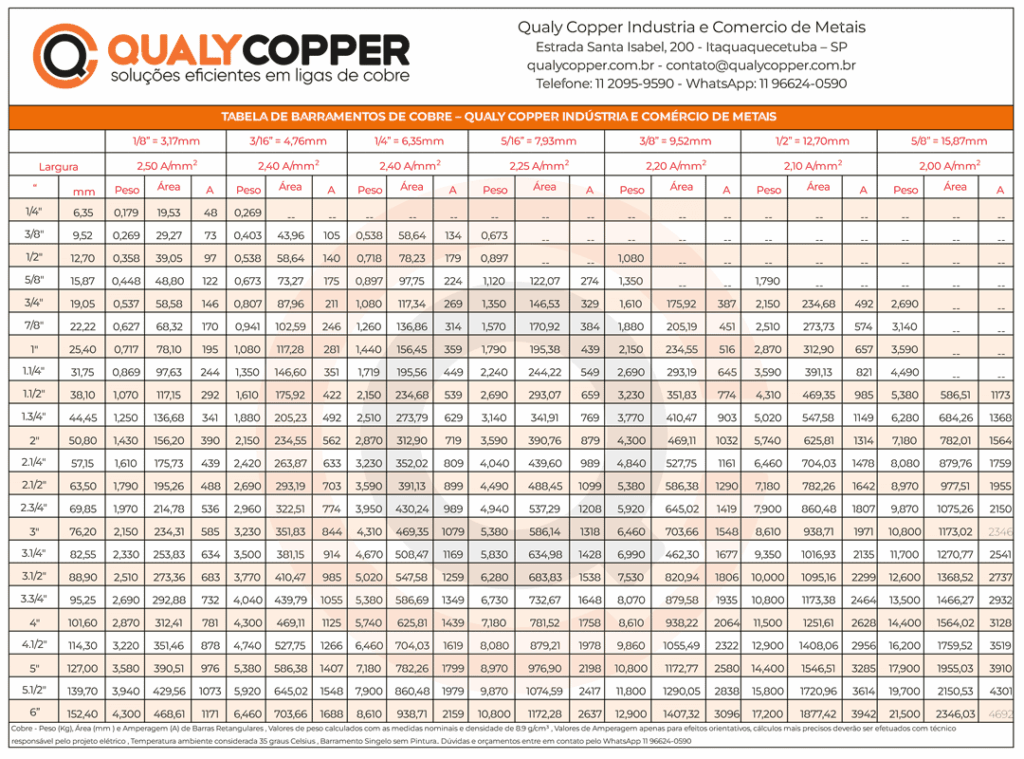

A mesma tabela em imagem única, para comparar espessuras lado a lado ou imprimir:
Prefere calcular sem consultar a tabela?
Nossa Calculadora Interativa encontra automaticamente as seções compatíveis com a sua corrente de projeto — com margem de segurança ajustável, baseada na metodologia DIN 43671.
Como ler a tabela de amperagem de barramento de cobre
Cada tabela acima corresponde a uma espessura de barra, indicada no título junto com a densidade de corrente adotada. Localize primeiro a espessura que você precisa e depois a largura, na primeira coluna. As três colunas seguintes trazem:
- Peso (kg/m): o peso nominal por metro linear de barra, útil para calcular custo, carga estrutural e frete.
- Área (mm²): a seção transversal considerada no cálculo da corrente.
- Corrente (A): a corrente admissível nas condições descritas mais abaixo.
Repare que a densidade de corrente cai conforme a barra engrossa: 2,50 A/mm² em 1/8″, 2,40 em 3/16″, 2,30 em 1/4″, 2,25 em 5/16″, 2,20 em 3/8″, 2,10 em 1/2″ e 2,00 em 5/8″. Não é arbitrário — a explicação está na última seção desta página.
As larguras e espessuras desta tabela estão em polegada, com o equivalente em milímetro ao lado. Para converter qualquer outra bitola, ou para o caminho inverso, use a tabela de conversão de polegada para milímetro.
Em que condições estes valores valem
Toda tabela de amperagem só significa alguma coisa junto das condições em que foi calculada. Estas são as nossas:
- Temperatura ambiente de 35 °C. É a mesma referência usada pela Copper Development Association e pela BS 159, que admite ambiente médio de 24 horas de até 35 °C com pico de 40 °C.
- Temperatura de trabalho na faixa usual de projeto, de 85 °C a 100 °C. Os valores da tabela são conservadores dentro dessa faixa. O porquê de ser uma faixa, e não um número, está explicado logo abaixo.
- Barra nua, sem pintura. É o pior caso, e de propósito: cobre polido tem emissividade de 0,10, cobre oxidado chega a 0,70 e tinta fosca não metálica, 0,90. Pintar o barramento aumenta a dissipação por radiação em cerca de 30% a 35% — ganho que esta tabela não promete.
- Barramento singelo, uma barra por fase. Com 2, 3 ou 4 barras por fase a corrente não se multiplica pelo número de barras: elas se aquecem mutuamente e a barra do meio é a que sofre.
- Peso calculado com densidade de 8,9 g/cm³ e medidas nominais, que é o valor publicado pela Aurubis e pela Copper Development Association para o cobre eletrolítico C11000 (Cu-ETP).
Os valores de corrente são orientativos. O dimensionamento final é responsabilidade do engenheiro do projeto elétrico, que precisa considerar o conjunto real — e não a barra isolada.
Por que 85 a 100 °C, e não um número exato
Porque o limite quase nunca é o cobre. Uma barra de cobre nu pode trabalhar a 140 °C sem violar norma nenhuma. O que derrete antes é o que encosta nela: o cabo de PVC que chega ao terminal para em 70 °C. Por isso a temperatura de projeto não é uma propriedade da barra — é do conjunto, e muda conforme o que está parafusado nela.
Os limites que valem no Brasil, cada um com sua fonte:
| Elemento | Limite | Norma / referência |
|---|---|---|
| Barramento de cobre nu | 105 K de elevação → 140 °C com ambiente de 35 °C | ABNT NBR IEC 61439-1 |
| Terminais para condutores externos isolados | 70 K de elevação → 105 °C | ABNT NBR IEC 61439-1 |
| Barramentos e conexões (manutenção preditiva) | 100 °C | Prática de termografia, base ABNT |
| Cabo isolado em PVC que chega ao barramento | 70 °C | ABNT NBR 5410 |
| Cabo isolado em XLPE ou EPR | 90 °C | ABNT NBR 5410 |
Repare que os valores da NBR IEC 61439-1 são elevação em kelvin sobre o ambiente, não temperatura absoluta — ler os 105 K como “105 °C” é o engano mais comum da área, e subestima o limite real em 35 graus inteiros.
As referências internacionais convergem para a mesma faixa: a BS 159 admite 50 K de elevação sobre ambiente de até 35 °C, o que dá 85 °C; a Copper Development Association calcula suas tabelas a 90 °C; a ANSI C37.20 permite 65 K de elevação, chegando a 100 °C. Daí a faixa de 85 °C a 100 °C como temperatura usual de projeto — e daí, também, a regra prática: dimensione pela parte mais fraca da conexão, não pela barra.
Dentro de um painel fechado, a corrente é menor
Este é o erro mais caro que se comete com uma tabela de barramento: usar o valor de ar livre dentro de um quadro fechado. Os números acima valem para a barra dissipando calor em ar livre. Dentro de um painel, o ar em volta da barra já está aquecido pelos disjuntores, pelos cabos e pelas outras fases, e não circula com liberdade — a mesma barra conduz menos.
Não existe um fator único de redução que sirva para todo painel, porque ele depende do volume, da ventilação, do arranjo das fases e da carga dos outros componentes. O caminho correto é o da ABNT NBR IEC 61439-1: quem verifica a elevação de temperatura é o conjunto montado, não a barra sozinha — são os limites do quadro logo acima que precisam ser respeitados na montagem real, e não apenas o da barra.
Na prática: use esta tabela para escolher o ponto de partida do perfil e peça ao fabricante do painel a verificação de elevação de temperatura do conjunto.
Por que a corrente não cresce na mesma proporção da barra
Dobrar a seção da barra não dobra a corrente que ela suporta. A razão é geométrica: o calor sai pela superfície, e a corrente entra pela seção — e as duas não crescem no mesmo ritmo. Pior: numa barra alta, o ar que sobe pela face já chega aquecido na parte de cima, e essa metade superior refrigera menos que a de baixo. É por isso que a Copper Development Association adverte que a capacidade de condução não é proporcional à área da seção.
O efeito é grande. Na tabela de referência da própria CDA, para barras de 6,3 mm de espessura em ar livre, a densidade de corrente admissível cai de 3,35 A/mm² numa barra de 25 mm de largura para 2,41 A/mm² numa de 160 mm — a barra é 6 vezes maior em seção, mas conduz só 4,6 vezes mais corrente.
É a mesma física que faz a densidade de corrente das nossas tabelas diminuir conforme a barra engrossa: 2,50 A/mm² em 1/8″, caindo até 2,00 A/mm² em 5/8″. Barra grossa tem menos superfície por unidade de seção e, por isso, admite menos ampère por milímetro quadrado. Como ponto de partida de projeto em ar parado, a CDA sugere 2 A/mm² e ajustar para cima ou para baixo a partir daí.
Fontes: ABNT NBR IEC 61439-1 (conjuntos de manobra e comando de baixa tensão); ABNT NBR 5410 (instalações elétricas de baixa tensão); Copper for Busbars — Guidance for Design and Installation, Copper Development Association / European Copper Institute, publicação nº 22, revisão de 2014; ficha técnica do C11000 (Cu-ETP) da Aurubis; BS 159; ANSI C37.20; DIN 43671.
Como Utilizar a Tabela da Qualy Copper em Seu Projeto
Utilizar a tabela da Qualy Copper é um processo direto, mas que exige atenção aos detalhes do seu projeto:
- Determine a Corrente Nominal: Primeiramente, identifique a corrente máxima de operação (em Ampères) que o barramento precisará conduzir no seu circuito.
- Considere as Condições de Instalação: Leve em conta a temperatura ambiente (a tabela é para 35°C ) e se o barramento será singelo e sem pintura. Caso suas condições divirjam, ajustes deverão ser considerados por um profissional.
- Consulte a Tabela: Com base na corrente necessária e na densidade de corrente desejada (que pode variar conforme a aplicação e o limite de aquecimento aceitável), procure na tabela uma dimensão de barramento (largura e espessura) cuja capacidade de amperagem seja igual ou superior à sua necessidade.
- Selecione a Bitola Adequada: Sempre opte por um barramento que não apenas atenda à corrente necessária, mas que também ofereça uma margem de segurança para garantir a longevidade e a confiabilidade do sistema.
Importante: Esta tabela é uma excelente ferramenta de referência. Contudo, em projetos elétricos, a responsabilidade e o cálculo final devem ser sempre de um profissional qualificado, que considerará todas as variáveis específicas da sua instalação.
Escolhida a bitola, a barra ainda vai ser dobrada, furada e parafusada. É nessa etapa que boa parte do dimensionamento se perde: raio de dobra apertado demais trinca a barra, e junta com torque errado vira ponto quente. Os números estão reunidos em raio mínimo de dobra, furação e torque de barramento de cobre.
Por Que Escolher Barramentos de Cobre da Qualy Copper?
A Qualy Copper Indústria e Comércio de Metais se destaca no mercado por oferecer soluções eficientes e de alta qualidade em ligas de cobre. Nossa expertise garante que os barramentos fornecidos atendam aos mais rigorosos padrões de desempenho e durabilidade.
Além da qualidade intrínseca dos nossos produtos, a Qualy Copper oferece uma variedade de dimensões para atender às suas necessidades específicas. Contamos com uma equipe preparada para auxiliar em suas dúvidas e fornecer orçamentos personalizados, garantindo que você encontre a solução ideal para seu projeto.
Para mais informações, dúvidas ou orçamentos, entre em contato conosco pelo WhatsApp: 11 96624-0590.
Aprofunde seu conhecimento
Este guia faz parte de um ecossistema completo de conteúdo técnico sobre barramentos de cobre. Confira os artigos relacionados:
- O que são Barramentos de Cobre Eletrolítico e como funcionam em sistemas elétricos — composição, normas ABNT e tipos de barramento
- Barramento de Cobre: Eficiência e Segurança em Painéis Elétricos — quando usar barramento em vez de cabos e quais normas se aplicam
- Como interpretar a tabela de barramentos: passo a passo com exemplo prático — cálculo de corrente corrigida com temperatura e ventilação
- Como o Barramento de Cobre otimiza a segurança e a performance elétrica — por que a qualidade do material é tão crítica quanto o dimensionamento
Conclusão
O dimensionamento preciso dos barramentos de cobre é um pilar para a segurança e a eficiência de qualquer instalação elétrica. A tabela de amperagem da Qualy Copper se apresenta como uma ferramenta indispensável nesse processo, fornecendo dados técnicos claros e objetivos para auxiliar sua decisão.
Faça o download da tabela agora mesmo e tenha sempre à mão um guia confiável para seus projetos. Lembre-se, para cálculos mais complexos e a validação final do seu projeto elétrico, conte sempre com a orientação de um profissional qualificado.
