Em sistemas fotovoltaicos, o barramento de cobre no lado CC deve ser dimensionado para suportar 1,25 vezes a corrente de curto-circuito (Isc) de cada string ou combinação de strings — não apenas a corrente nominal de operação. Isso decorre da natureza de carga contínua do circuito solar e é exigido pela norma NBR 16690:2019. Adicionalmente, em regiões de clima tropical como grande parte do Brasil, onde temperaturas ambientes chegam a 55–60 °C em instalações ao ar livre, aplica-se fator de derating térmico que pode reduzir a capacidade de condução em até 15%. Ignorar esses dois fatores é a principal causa de aquecimento excessivo e falhas prematuras em barramentos de sistemas fotovoltaicos.
Por que o cobre é o material padrão no lado CC de sistemas solares
O circuito de corrente contínua (CC) de uma usina fotovoltaica é o mais exigente eletricamente: opera com tensões entre 600 V e 1.500 V CC, correntes contínuas elevadas e exposição a ambientes externos com alta umidade, temperatura e radiação UV. O Brasil consolidou a energia solar como sua segunda maior fonte de eletricidade, com 64 GW de capacidade operacional e mais de R$ 32,9 bilhões em investimentos só em 2025 — o que torna o dimensionamento correto dos componentes CC uma questão cada vez mais crítica para instaladores e engenheiros.

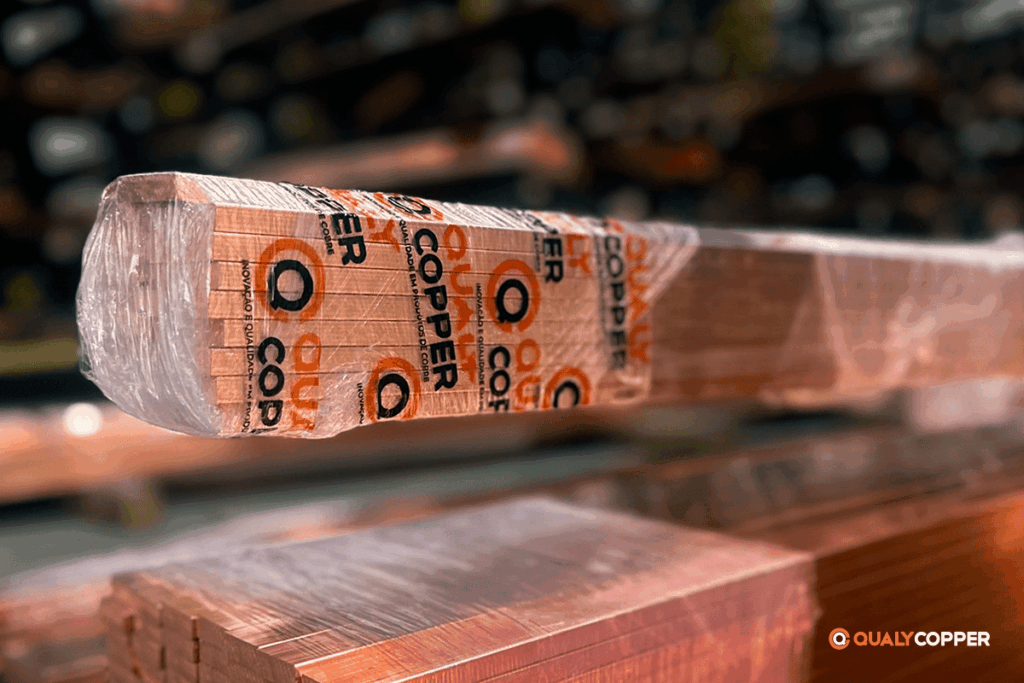

O cobre eletrolítico C110 é o material de referência para barramentos nessa aplicação por razões técnicas concretas:
- Condutividade elétrica: 58 MS/m (100% IACS) — a mais alta entre os metais de uso industrial. Uma seção de cobre conduz a mesma corrente que uma seção de alumínio 60% maior.
- Resistência à corrosão nas conexões: o alumínio oxida rapidamente, formando uma camada de Al₂O₃ que aumenta a resistência de contato. O cobre não tem esse problema — crítico em circuitos CC onde qualquer resistência adicional gera calor acumulativo e progressivo.
- Estabilidade ao longo do tempo: barramentos de cobre bem especificados duram 25–30 anos, compatível com a garantia dos módulos fotovoltaicos.
- Soldabilidade e crimpagem: o cobre aceita terminais comprimidos, solda estanhada e conectores de pressão sem degradação do ponto de contato ao longo do tempo.
O alumínio pode ser empregado no lado CA (corrente alternada) em usinas de grande porte, onde o custo por metro justifica a compensação em seção. No lado CC, dentro de string boxes e combiners, o cobre é técnica e normativamente preferido.
Onde o barramento de cobre atua em um sistema fotovoltaico
Um sistema fotovoltaico tem três pontos onde barramentos de cobre desempenham função crítica:
1. String Box (caixa de junção CC)
A string box agrupa as strings de módulos antes do inversor. Internamente, ela contém dois barramentos de cobre — positivo e negativo — que recebem os cabos de cada string e os consolida em um único par de saída para o inversor. É o ponto de maior concentração de corrente no lado CC: todas as strings se encontram aqui antes de chegar ao inversor.
Um barramento subdimensionado na string box aquece, oxida os terminais e pode evoluir para arco elétrico em CC — que, diferente do arco em CA, não se auto-extingue quando a tensão cai. É o tipo de falha que resulta em incêndio de instalação.
2. Combiner Box (caixa combinadora — usinas de médio e grande porte)
Em usinas acima de 100 kWp, múltiplas string boxes alimentam uma combiner box, que agrega ainda mais strings antes do inversor de string ou do inversor central. Os barramentos aqui carregam correntes da ordem de 200–600 A, exigindo seções de 400 mm² a 1.000 mm² de cobre.
3. Quadro de Distribuição CA
No lado da corrente alternada, após o inversor, o barramento de cobre do quadro de distribuição encaminha a energia gerada para a rede ou para as cargas internas. Aqui a norma aplicável muda: deixa de ser a NBR 16690 e passa a ser a NBR 5410 (instalações elétricas de baixa tensão).
Normas que regulam o barramento em sistemas fotovoltaicos no Brasil
| Parte do sistema | Norma aplicável | Escopo |
|---|---|---|
| Lado CC — arranjos e string boxes | ABNT NBR 16690:2019 | Dimensionamento, proteção, seccionamento, aterramento |
| Lado CA — após o inversor | ABNT NBR 5410 | Instalações elétricas de baixa tensão |
| Condutores fotovoltaicos | ABNT NBR 16612 | Cabos e condutores para sistemas FV |
| Quadros e painéis elétricos | ABNT NBR IEC 61439 | Conjuntos de manobra e controle |
A NBR 16690:2019 estabelece que os condutores e barramentos do circuito CC devem ser calculados a partir da corrente de curto-circuito (Isc) multiplicada por 1,25 — não pela corrente de operação no ponto de máxima potência (Impp). A lógica é dupla: o sistema solar é classificado como carga contínua (opera por mais de 3 horas consecutivas) e picos de irradiância podem elevar momentaneamente a corrente acima do valor STC declarado nos módulos.
Como dimensionar o barramento de cobre para o lado CC solar
Passo 1 — Calcular a corrente de projeto
I_projeto = N_strings × Isc_módulo × 1,25Exemplo: string box com 4 strings, módulos com Isc = 13,5 A:
I_projeto = 4 × 13,5 × 1,25 = 67,5 APasso 2 — Definir a seção mínima pela densidade de corrente
A densidade de corrente admissível para barras de cobre eletrolítico C110 em barramentos de painéis elétricos é de 1,4 A/mm² — valor conservador, recomendado para instalações com temperatura ambiente elevada:
Área mínima (mm²) = I_projeto ÷ 1,4 A/mm²Continuando o exemplo:
Área mínima = 67,5 ÷ 1,4 = 48,2 mm²→ Perfil comercial imediatamente superior disponível: 25×3 mm (75 mm²) ou 30×3 mm (90 mm²), a depender do espaço físico da string box.
Passo 3 — Aplicar derating por temperatura (obrigatório no clima brasileiro)
String boxes instaladas ao ar livre no Brasil frequentemente atingem temperaturas internas de 55–65 °C. A tabela de correção abaixo deve ser aplicada sobre a corrente de projeto antes de definir a seção final:
| Temperatura ambiente máxima | Fator de correção | Redução na capacidade |
|---|---|---|
| 40 °C (referência IEC/ABNT) | 1,00 | — |
| 45 °C | 0,97 | −3% |
| 50 °C | 0,94 | −6% |
| 55 °C | 0,90 | −10% |
| 60 °C | 0,85 | −15% |
| 65 °C | 0,80 | −20% |
Aplicando ao exemplo: string box instalada em região com temperatura de 55 °C:
I_corrigida = 67,5 ÷ 0,90 = 75 A
Área corrigida = 75 ÷ 1,4 = 53,6 mm²→ A seção mínima sobe para 30×3 mm (90 mm²) ou equivalente.
Tabela de referência: barramento de cobre × corrente para sistemas fotovoltaicos
Perfis comerciais mais usados em string boxes e combiner boxes, com correntes admissíveis calculadas a 40 °C (referência) e a 60 °C (clima tropical):
| Perfil (mm × mm) | Área (mm²) | I_máx a 40 °C (A) | I_máx a 60 °C (A) | Aplicação típica |
|---|---|---|---|---|
| 25 × 3 | 75 | 105 | 89 | String box até 3 strings (Isc 13 A) |
| 30 × 3 | 90 | 126 | 107 | String box até 4 strings (Isc 13 A) |
| 40 × 3 | 120 | 168 | 143 | String box até 5 strings (Isc 13 A) |
| 50 × 3 | 150 | 210 | 179 | String box 6–8 strings |
| 50 × 5 | 250 | 350 | 298 | Combiner box pequeno (até 8 strings) |
| 80 × 5 | 400 | 560 | 476 | Combiner box médio |
| 100 × 5 | 500 | 700 | 595 | Combiner box grande |
| 100 × 10 | 1.000 | 1.400 | 1.190 | Barramento de usina (inversor central) |
Cobre eletrolítico C110 (99,9% de pureza). Densidade de corrente base: 1,4 A/mm². Fator de derating a 60 °C: 0,85. Isc de referência para os exemplos: 13,5 A por string (módulos de 580–620 Wp típicos).
Para obter a seção ideal para o seu projeto com os dados reais — potência, número de strings, Isc dos módulos e temperatura local — use a Calculadora de Barramento da Qualy Copper.
Cuidados específicos na aplicação fotovoltaica
Tipo de cobre para cada ambiente
- Instalação padrão (interior de string box com IP ≥ 54): cobre eletrolítico C110 — padrão para a grande maioria das instalações fotovoltaicas no Brasil.
- Ambiente salino (até 3 km do mar): cobre estanhado ou revestimento de prata nas superfícies de contato. A NBR 16690 menciona explicitamente condutores estanhados para áreas sujeitas à maresia.
- Barramento nu ao ar livre: não recomendado. Condutores e barramentos CC devem estar sempre dentro de invólucros com grau de proteção mínimo IP54 (IEC 60529), que protege contra poeira e respingos d’água em qualquer direção.
Identificação de polaridade — exigência normativa
A NBR 16690 exige identificação clara e permanente de polaridade em todos os circuitos CC fotovoltaicos. O padrão adotado no Brasil:
- Positivo (+): barramento identificado em vermelho ou marcação “+”
- Negativo (−): barramento identificado em preto ou marcação “−”
Usar a mesma cor nos dois barramentos é infração normativa e risco real de inversão de polaridade durante manutenção — o que destrói inversores e pode gerar arco elétrico.
Torque de aperto e fadiga térmica
Barramentos de cobre em sistemas solares passam por ciclos térmicos diários: temperatura baixa à noite, alta durante o dia. O diferencial térmico gera expansão e contração repetitiva que, ao longo do tempo, afrouxa terminais mal apertados. O torque correto por tamanho de parafuso:
| Parafuso | Torque recomendado |
|---|---|
| M6 | 4 N·m |
| M8 | 9 N·m |
| M10 | 18 N·m |
| M12 | 30 N·m |
Revisar o torque de todos os terminais CC a cada 2 anos deve constar no plano de manutenção preventiva de qualquer usina fotovoltaica.
Calcule o barramento para o seu projeto solar
O dimensionamento incorreto do barramento é um dos erros silenciosos mais comuns em projetos fotovoltaicos — o sistema funciona, mas com perdas térmicas crescentes e degradação acelerada das conexões, que se manifestam como falhas anos depois da entrada em operação.
Use a Calculadora de Barramento da Qualy Copper para inserir os dados reais do seu sistema e obter a seção recomendada com os fatores de correção já aplicados.
Para projetos com especificação personalizada — barramentos com furação sob medida, comprimentos específicos ou grandes volumes — a Qualy Copper fabrica barramentos de cobre eletrolítico C110 em qualquer dimensão, diretamente da fábrica em Itaquaquecetuba-SP.
Perguntas Frequentes
Qual norma regula o barramento de cobre no lado CC de um sistema fotovoltaico?
A ABNT NBR 16690:2019 regula as instalações elétricas de arranjos fotovoltaicos no lado CC, incluindo o dimensionamento de condutores e barramentos, proteção contra sobrecorrente, seccionamento e aterramento. No lado CA (após o inversor), a norma aplicável é a ABNT NBR 5410.
Por que usar fator 1,25 sobre o Isc ao dimensionar o barramento solar?
Porque a NBR 16690 classifica o circuito fotovoltaico como carga contínua — que opera por mais de 3 horas ininterruptas. Além disso, picos de irradiância podem elevar momentaneamente a corrente acima do valor STC declarado nos módulos. O fator 1,25 garante margem de segurança contra esse excesso de corrente sem disparo indevido das proteções.
Qual a diferença entre barramento de cobre para CC solar e para painéis CA convencionais?
Três diferenças principais: (1) o dimensionamento parte de Isc × 1,25, não da corrente nominal de operação; (2) a identificação de polaridade positivo/negativo é obrigatória por norma; (3) o barramento CC deve estar em invólucro com IP mínimo 54, pois qualquer arco em CC não se auto-extingue como ocorre em CA.
Posso usar barramento de alumínio na string box para reduzir custo?
Não é recomendado para o lado CC. O alumínio oxida nas superfícies de contato, formando Al₂O₃ — um óxido com alta resistência elétrica. Isso gera aquecimento progressivo nas conexões, especialmente crítico em CC, onde o arco elétrico é sustentado indefinidamente. O cobre C110 é o padrão técnico e normativo para o interior de string boxes e combiners.
Qual o grau de proteção (IP) mínimo para o invólucro do barramento em usinas fotovoltaicas ao ar livre?
IP54 é o mínimo para instalações ao ar livre, conforme IEC 60529. Para regiões com precipitação intensa ou instalações próximas ao mar (até 3 km), recomenda-se IP65. O grau IP protege o barramento da entrada de poeira e água, que aceleram a oxidação das conexões e aumentam o risco de falha de isolação.
Como calcular a seção do barramento para uma combiner box com 10 strings de 13,5 A (Isc)?
Corrente de projeto: 10 × 13,5 × 1,25 = 168,75 A. Seção mínima a 40 °C: 168,75 ÷ 1,4 = 120,5 mm². Para clima tropical a 60 °C (fator 0,85): 120,5 ÷ 0,85 = 141,8 mm². Usar barramento 50×3 mm (150 mm²) ou 40×4 mm (160 mm²) — perfis comerciais imediatamente superiores à área mínima calculada.
