Quando alguém faz um pedido de cobre sem especificar a liga, na maioria dos casos está pedindo C110, o cobre eletrolítico. É a liga mais produzida no mundo, padrão absoluto para barramentos, cabos e transformadores, com condutividade de 101% IACS. O segundo material mais importante para quem trabalha com cobre na indústria é o C124, o cobre fosforoso, fornecido na forma de anodos e granalhas para galvanoplastia. Neste artigo abordamos as duas ligas em profundidade: propriedades, aplicações, formas de fornecimento e critérios de escolha.
O que é a designação UNS e por que ela importa
O sistema UNS (Unified Numbering System) é o padrão norte-americano adotado mundialmente para identificar ligas metálicas. Para o cobre, os números vão de C10000 a C99999. A designação garante que um pedido de C110 feito no Brasil seja exatamente o mesmo material especificado por um engenheiro nos Estados Unidos ou na Europa. Sem essa padronização, o termo genérico “cobre” pode se referir a qualquer uma das dezenas de ligas disponíveis, com propriedades muito distintas entre si. Sempre que um projeto especifica uma liga de cobre, o número UNS é o único dado que elimina ambiguidade.
Liga C110: o cobre eletrolítico
O cobre eletrolítico C110 existe porque o processo de extração do cobre a partir do minério gera um material com impurezas que precisam ser removidas antes de qualquer aplicação elétrica. A rota metalúrgica passa pela fundição, conversão e refino a fogo, que entrega o chamado cobre blister, com cerca de 98,5% de pureza. Para aplicações elétricas, esse nível não é suficiente. O refino eletrolítico resolve isso de forma precisa: o cobre blister vira o anodo de uma célula eletrolítica, e o cobre puro se deposita sobre o catodo com pureza de 99,90% ou superior. Esse produto é a C110.
O nome ETP, de Electrolytic Tough Pitch, vem de uma etapa adicional do processo. Após a eletrólise, o cobre fundido recebe um tratamento que introduz oxigênio na faixa de 0,02% a 0,04%. Esse teor de oxigênio parece um defeito, mas tem função estrutural: o oxigênio se combina com impurezas residuais formando Cu₂O distribuído nos contornos de grão, o que aumenta a resistência mecânica sem afetar a condutividade. Para uso elétrico, essa combinação é praticamente ideal.
A condutividade de 101% IACS merece explicação. O índice IACS (International Annealed Copper Standard) foi estabelecido em 1913 com base no cobre recozido da época, fixado em 100%. O cobre C110 produzido com os processos atuais é ligeiramente mais puro do que o padrão histórico de 1913, o que explica o valor acima de 100%. Na prática, 101% IACS equivale a uma resistividade de 1,72 x 10⁻⁸ Ω·m a 20 °C, o melhor resultado que um metal comercialmente viável consegue oferecer, ficando atrás apenas da prata.
Temperagem: o detalhe que define a aplicação
O C110 é comercializado em diferentes estados de temperagem, e essa escolha importa tanto quanto a liga em si. No estado recozido, chamado de têmpera O, o material é dúctil, dobra sem trincar e é a especificação correta para barramentos que precisam de conformação em campo. No estado encruado ou semiduro (têmpera H e HH), o cobre passa por laminação a frio que aumenta a dureza e a resistência mecânica, adequado para tramos retos de grande comprimento sem suporte contínuo.
Em projetos de barramento, a prática correta é especificar C110 recozido para curvas e saídas e C110 semiduro para tramos retos. Usar material encruado onde o projeto exige dobramento é uma das causas mais comuns de fratura durante a instalação elétrica.
Propriedades da liga C110
| Propriedade | Estado Recozido (O) | Estado Encruado (H) |
|---|---|---|
| Pureza mínima (% Cu) | 99,90% | |
| Oxigênio residual | 0,02 a 0,04% | |
| Condutividade elétrica | 101% IACS | |
| Resistividade a 20 °C | 1,72 x 10⁻⁸ Ω·m | |
| Condutividade térmica | 391 W/(m·K) | |
| Tensão de escoamento | 69 MPa | 310 MPa |
| Tensão de ruptura | 220 MPa | 345 MPa |
| Alongamento | 45% | 6% |
| Dureza Rockwell F | 40 HRF | 65 HRF |
| Temperatura máxima de operação | 200 °C | |
| Norma ASTM principal | B187 (barras e perfis), B152 (chapas) | |
O problema do empolamento por hidrogênio
O oxigênio residual que torna a C110 tão adequada para uso elétrico é também a sua limitação em ambientes com hidrogênio. Em atmosferas redutoras com H₂ e temperaturas acima de 370 °C, o hidrogênio difunde pelo metal e reage com o Cu₂O nos contornos de grão, formando vapor d’água no interior do material. O vapor gera pressão interna e produz microfissuras que podem destruir a peça sem nenhum aviso visual prévio. Esse comportamento exclui a C110 de aplicações como brasagem por chama em atmosfera redutora e soldagem TIG sem controle rígido de atmosfera. Para esses casos específicos, a solução é usar C101 ou C122, ligas abordadas em nosso artigo sobre ligas de cobre C101 e C122.
Como verificar se o material é realmente C110
O certificado de qualidade do lote, chamado de mill certificate, é o documento que comprova a composição química conforme ASTM B187 ou B152. Ele informa os teores de cobre e oxigênio, a temperagem e as propriedades mecânicas medidas no lote. Não existe método visual para distinguir C110 de outras ligas de cobre. Todas têm a mesma coloração avermelhada característica. Comprar material sem rastreabilidade de liga é um risco que compromete projetos elétricos inteiros. Fornecedores sérios emitem o certificado junto com a nota fiscal.
Para calcular o peso exato de perfis em C110 antes de comprar, consulte nossa tabela de peso de barras de cobre por bitola. E para dimensionar seção, corrente e fator de agrupamento do barramento, use nossa Calculadora de Barramento de Cobre.
🔧 Calcule sem consultar a tabela
Informe a corrente do projeto e veja instantaneamente as seções compatíveis — com margem de segurança ajustável e dados reais de amperagem, peso e dimensões.
Liga C124: o cobre fosforoso para galvanoplastia
O cobre fosforoso C124 é uma liga com teor de fósforo controlado entre 0,040% e 0,075%, produzida especificamente para dois produtos: anodos e granalhas destinados a banhos de galvanoplastia. Não é uma escolha técnica baseada em condutividade elétrica ou resistência mecânica. É uma escolha baseada no que acontece dentro da cuba de eletrodeposição, e quem trabalha com galvanoplastia sabe bem a diferença que um anodo correto faz na qualidade do depósito.
A diferença em relação à C122, que também leva fósforo, está no teor e no propósito. Na C122, o fósforo existe em concentração de 0,015% a 0,040% e serve como desoxidante durante a fabricação de tubos e perfis. Na C124, o fósforo está presente em quantidade maior e com outro objetivo: controlar o comportamento eletroquímico do anodo dentro do banho galvânico.
Por que o anodo importa tanto na galvanoplastia de cobre
Em um banho de cobre ácido, o circuito tem dois eletrodos: o catodo é a peça que receberá o depósito de cobre, e o anodo é a fonte de cobre que alimenta o banho. Quando a corrente passa, o cobre do anodo se dissolve como íons Cu²⁺ na solução, e esses íons migram até o catodo, onde se depositam. O processo funciona bem quando a taxa de dissolução anódica acompanha a taxa de deposição catódica.
O problema acontece quando o anodo é feito de cobre sem teor adequado de fósforo. Sem fósforo, a superfície do anodo tende a cobrir-se com uma película de Cu₂O, que tem baixa condutividade elétrica e impede a dissolução normal do metal. Esse fenômeno se chama passivação anódica. O resultado é uma dissolução irregular, com partículas sólidas em suspensão no banho, chamadas de lamas anódicas. Essas lamas se incorporam ao depósito, causam rugosidade, manchas e falhas de aderência e podem inviabilizar o lote inteiro.
O fósforo da C124 atua como supressor da passivação. Ele interfere na formação da película de Cu₂O e mantém a superfície anódica ativa, garantindo dissolução uniforme e banho limpo ao longo de toda a vida útil do anodo. A diferença de qualidade entre um depósito feito com anodo C124 e um feito com cobre comum é visível na rugosidade superficial, na uniformidade de espessura e na taxa de rejeição por defeito visual.
Anodo sólido ou granalha: como escolher
A C124 é fornecida em duas formas físicas distintas, e a escolha entre elas depende do tipo de linha de produção e do volume de trabalho.
Os anodos sólidos são peças usinadas em formato de barra, placa ou disco, dimensionadas para encaixar nos suportes do equipamento. São a escolha padrão para cubas menores e linhas de produção intermitente. A troca é feita periodicamente, quando o anodo consome até cerca de 80% do peso inicial. Consumir além desse ponto aumenta o risco de passivação localizada e de queda do remanescente no fundo da cuba.

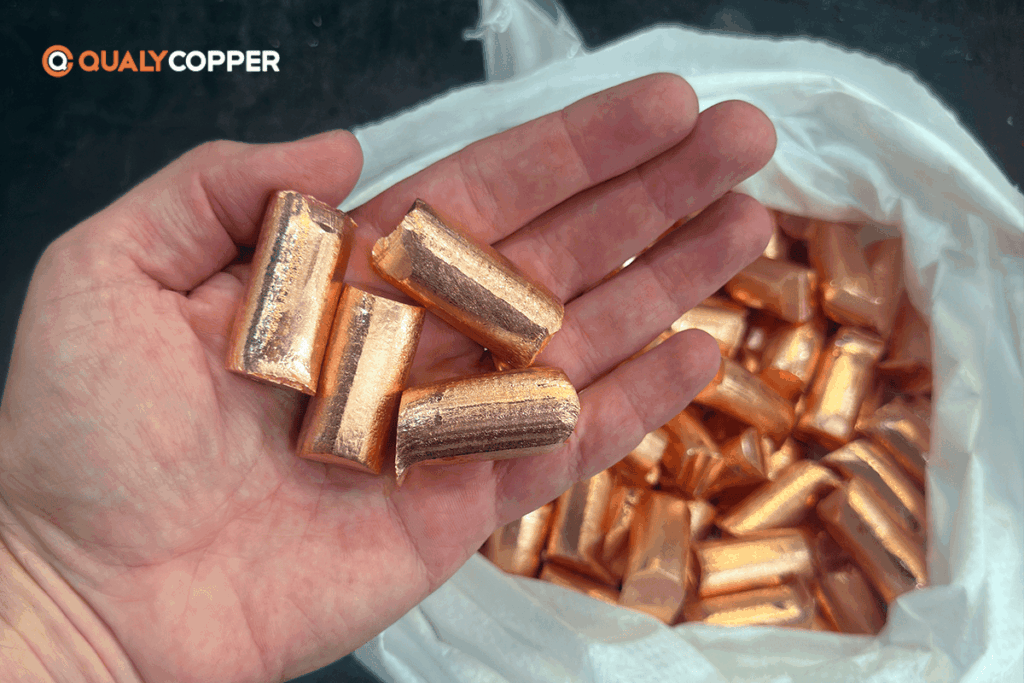

As granalhas são o mesmo material C124 na forma granulada, com granulometria controlada. São carregadas em cestões de titânio que ficam imersos no banho na posição anódica. À medida que as granalhas se dissolvem, o operador adiciona mais material ao cestão sem precisar interromper a produção. Para linhas contínuas de alta produção, essa solução reduz paradas, facilita o controle de estoque e garante maior uniformidade de dissolução, porque a área superficial exposta é muito maior do que em um anodo sólido de mesma massa.
O ponto negativo das granalhas é o custo do cestão de titânio, que representa um investimento inicial maior. Para quem produz em volumes menores ou tem perfis de cuba irregulares, o anodo sólido continua sendo a opção mais prática.
Propriedades da liga C124
| Propriedade | Valor Típico |
|---|---|
| Pureza mínima (% Cu) | 99,85% |
| Fósforo residual | 0,040 a 0,075% |
| Condutividade elétrica | 88% IACS (aprox.) |
| Condutividade térmica | 355 W/(m·K) (aprox.) |
| Tensão de ruptura (recozido) | 230 MPa (aprox.) |
| Norma ASTM de referência | B115 (anodos eletrolíticos de cobre) |
| Formas de fornecimento | Anodos sólidos ou granalhas |
| Aplicação principal | Banhos galvânicos de cobre ácido (sulfato de cobre) |
Aplicações do cobre fosforoso C124
Cobreamento de peças metálicas e plásticas: a camada de cobre depositada com anodo C124 serve como base para acabamentos posteriores em níquel, cromo, ouro ou prata. A uniformidade do depósito de cobre é diretamente proporcional à qualidade dos acabamentos finais.
Fabricação de placas de circuito impresso (PCBs): a metalização de furos e a formação das trilhas de cobre dependem de banhos ácidos onde o controle do depósito é crítico. Qualquer contaminação por lamas anódicas compromete a integridade elétrica da placa.
Recuperação de ferramentais e peças desgastadas: eixos, moldes e matrizes com desgaste localizado podem ser recobertos por eletrodeposição de cobre e depois usinados de volta à dimensão original. O processo exige depósito denso e livre de poros, o que só é possível com anodo de qualidade.
Joalheria e bijuteria: o banho de cobre como subcamada antes do douramento ou prateamento é padrão na indústria de acessórios. A adesão do ouro ou prata ao substrato depende da qualidade da camada de cobre intermediária.
Cromagem industrial: em linhas de cromagem sobre aço, a sequência habitual inclui uma camada de cobre sobre o substrato antes do níquel e do cromo. O cobreamento com C124 garante a base necessária para as camadas seguintes.
Para solicitar orçamento ou tirar dúvidas sobre anodos e granalhas C124, entre em contato pelo WhatsApp da Qualy Copper.
Sinais de que o anodo está errado
Identificar um anodo inadequado antes de perder um lote inteiro é possível se o operador souber o que observar. Depósito rugoso ou com aspecto granulado visível é o primeiro sinal. Manchas escuras na superfície cobreada que não somem com polimento indicam partículas incorporadas ao depósito. Aumento progressivo de partículas em suspensão no banho, mesmo com filtragem correta, aponta para dissolução anódica irregular. O próprio anodo também denuncia o problema: superfície escura, com película resistente e perda de brilho metálico, é sinal clássico de passivação. Nesses casos, antes de qualquer ajuste no banho, vale confirmar a composição do anodo com o fornecedor.
C110 e C124: comparativo direto
| Característica | C110 (Cobre Eletrolítico) | C124 (Cobre Fosforoso) |
|---|---|---|
| Pureza mínima | 99,90% Cu | 99,85% Cu |
| Elemento residual principal | Oxigênio (0,02 a 0,04%) | Fósforo (0,040 a 0,075%) |
| Condutividade elétrica | 101% IACS | 88% IACS (aprox.) |
| Comportamento como anodo galvânico | Passivação (não indicado) | Dissolução uniforme |
| Formas de fornecimento | Barras, chapas, perfis, fios | Anodos sólidos e granalhas |
| Custo relativo | Base de referência | 5 a 12% acima do C110 |
| Norma ASTM principal | B187, B152 | B115 |
| Aplicação principal | Barramentos, fios, transformadores, painéis elétricos | Anodos e granalhas para galvanoplastia |
Quando usar C110 e quando usar C124
Use C110 quando a prioridade é condutividade elétrica máxima com custo controlado: barramentos de distribuição, cabos de força, bobinas de transformadores, chapas e perfis para painéis elétricos. É a liga adequada para mais de 80% das aplicações elétricas industriais. A temperagem deve ser especificada conforme o uso: recozida para conformação em campo, semidura para tramos retos.
Use C124 sempre que a aplicação envolver galvanoplastia com banho ácido de cobre. A decisão entre anodo sólido e granalha depende do volume de produção e do tipo de equipamento: anodo sólido para cubas menores e linhas intermitentes, granalha em cestão de titânio para linhas contínuas de alta produção. Em ambos os casos, o teor de fósforo entre 0,040% e 0,075% é o que garante a dissolução limpa do anodo e a qualidade do depósito na peça.
Para aplicações que envolvam brasagem em atmosfera redutora, operação em alto vácuo ou tubulações de refrigeração, consulte nosso artigo sobre as ligas C101 e C122, que cobre essas situações em detalhes.
Perguntas frequentes sobre C110 e C124
Qual é a diferença entre cobre C110 e cobre eletrolítico?
São o mesmo material. C110 é a designação UNS para o cobre eletrolítico, também chamado de ETP (Electrolytic Tough Pitch). O nome vem do processo de refino: o cobre é dissolvido em solução de sulfato de cobre e redepositado eletroliticamente com pureza mínima de 99,90%.
O que é cobre fosforoso C124 e por que ele é diferente da C122?
As duas ligas contêm fósforo, mas com teores e finalidades diferentes. A C122 tem entre 0,015% e 0,040% de fósforo e é fabricada em forma de tubo para refrigeração, onde o fósforo serve como desoxidante durante a fundição. A C124 tem entre 0,040% e 0,075% de fósforo e é fabricada como anodo ou granalha para galvanoplastia, onde o fósforo suprime a passivação anódica em banhos de cobre sulfúrico. São materiais com o mesmo elemento residual, mas com produtos, formas físicas e aplicações completamente distintos.
Qual a diferença entre anodo sólido e granalha de cobre fosforoso na prática?
A composição química é idêntica, C124 com 0,040 a 0,075% de fósforo. O que muda é a forma física e o modo de uso. O anodo sólido é uma peça usinada que vai diretamente na cuba e precisa ser trocada quando atinge cerca de 20% do peso original. A granalha é o mesmo material fragmentado em pequenas peças, carregadas dentro de um cestão de titânio. Com granalha, o reabastecimento é feito adicionando mais material ao cestão sem parar a linha. Para quem produz em volume alto, a granalha reduz paradas e facilita a logística. Para cubas menores ou produção intermitente, o anodo sólido é mais prático e dispensa o investimento no cestão.
Posso usar cobre C110 como anodo no banho galvânico para reduzir custo?
Não é recomendado. O oxigênio residual da C110 favorece a formação de Cu₂O na superfície do anodo durante a eletrólise, levando à passivação. O resultado é dissolução irregular, geração de lamas anódicas e queda de qualidade no depósito. A economia aparente no material do anodo se perde com rejeição de peças, paradas para limpeza do banho e consumo de produtos químicos corretivos. O custo adicional do anodo C124 em relação a um anodo de cobre comum é de 5 a 12%, uma diferença que qualquer operação de galvanoplastia recupera rapidamente em redução de refugo.
Como confirmar que o material recebido é realmente C110 ou C124?
O certificado de qualidade do lote, o mill certificate, é o documento que comprova a composição química conforme a norma ASTM aplicável. Para C110 é a B187 ou B152. Para C124 anodos é a B115. O documento informa teores de cobre, oxigênio ou fósforo, temperagem e propriedades mecânicas medidas no lote. Não existe distinção visual entre as ligas de cobre. A cor avermelhada é igual em todas. Fornecedores sérios emitem o certificado junto com a nota fiscal.
Quais produtos a Qualy Copper fornece em C110 e C124?
A Qualy Copper trabalha com barramentos, chapas, perfis e fios em cobre eletrolítico C110 para aplicações elétricas e com anodos e granalhas em cobre fosforoso C124 para galvanoplastia. Para orçamento ou especificação técnica, entre em contato pelo WhatsApp.
